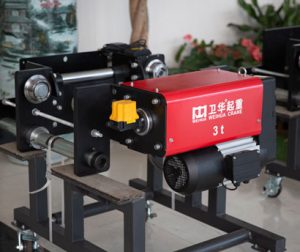

รอกสายไฟฟ้า

ในการติดตั้งอุปกรณ์ไฟฟ้า, การผลิตสายเคเบิลและการขนถ่ายวัสดุหนัก, การยกดรัมเคเบิลขนาดใหญ่, หม้อแปลงไฟฟ้าหรือขดลวดเหล็กถือเป็นส่วนสำคัญของความเสี่ยงสูง, การดำเนินงานที่มีความแม่นยำสูง. อุปกรณ์ยกแบบดั้งเดิมอาจทำให้เกิดการแกว่งของโหลดได้ง่าย, ตำแหน่งที่ไม่ถูกต้องและความเสียหายของอุปกรณ์. รอกสลิงไฟฟ้าพัฒนาโดย กลุ่ม Woleua โดยเฉพาะสำหรับสถานการณ์นี้ผสมผสานเทคโนโลยีการควบคุมที่แม่นยำ, การออกแบบโครงสร้างที่ได้รับการปรับปรุงและฟังก์ชันเฉพาะอุตสาหกรรมเพื่อกำหนดมาตรฐานความปลอดภัยและประสิทธิภาพใหม่สำหรับการจัดการคอยล์งานหนัก.

ตารางพารามิเตอร์ทางเทคนิค (รุ่นมาตรฐาน)

โครงการ	ช่วงพารามิเตอร์
โหลดอันดับ	10ที, 16ที, 20ที, 32ที, 50ที, 100ที
ความสูงในการยก	6ม. ~ 30ม (ปรับแต่งได้สูงสุด 50m+)
ความเร็วในการทำงาน	การยกหลัก: 0.5~8ม./นาที (ความถี่ตัวแปร) การทำงานของรถยนต์: 2~20ม./นาที
ระดับงาน	เฟม-M8 / ISO M8
ระดับการป้องกัน	IP55 (ในร่ม), IP65 (กลางแจ้ง)
วิธีการควบคุม	จอยสติ๊ก/รีโมทคอนโทรล + แคนบัส
ความแม่นยำของตำแหน่ง	±1มม (ระบบ i-Swing ที่เป็นอุปกรณ์เสริม)
แหล่งจ่ายไฟ	380โวลต์/50เฮิร์ต หรือ 480โวลต์/60เฮิร์ต (สามารถปรับแต่งได้)
การรับรองมาตรฐาน	CE, ISO4301, GB3811

เหตุใดผู้ผลิตสายเคเบิลชั้นนำของโลกจึงเลือกรอก Weihua? (5 ข้อได้เปรียบทางเทคนิคหลัก)

1. ระบบกระจายแบบปรับแต่งตามอุตสาหกรรม

• ลำแสงยกถังแบบปรับได้: อานรูปตัววี + การออกแบบแขนยึดแบบปรับได้, เหมาะอย่างยิ่งสำหรับดรัมเคเบิล/คอยล์เหล็กที่มีเส้นผ่านศูนย์กลางต่างกัน (Φ1ม.~Φ4ม), ขจัดความเสี่ยงของการลื่นไถล.

• ตะขอหมุนได้ (360°การหมุนอย่างต่อเนื่อง): รองรับการปรับทิศทางที่แม่นยำของดรัมเคเบิลในอากาศ เพื่อหลีกเลี่ยงความเสียหายที่เกิดจากการพลิกกลับบนพื้น.

• ป้องกันการแบนราบ: เซ็นเซอร์ความดันจะตรวจสอบแรงบนจุดที่แขวนอยู่แบบเรียลไทม์ เพื่อป้องกันไม่ให้ขดลวดที่มีผนังบางเสียรูป (ไม่จำเป็น).

• อินเทอร์เฟซการเปลี่ยนแปลงอย่างรวดเร็ว: เข้ากันได้กับตะขอชนิด C, จานแม่เหล็กไฟฟ้าและอุปกรณ์เสริมอื่น ๆ, สลับโหมดการยกภายใน 5 นาที.

2. ระบบป้องกันการสั่นไหวอัจฉริยะและการวางตำแหน่งระดับมิลลิเมตร

• Weihua i-Swing ระบบป้องกันการสั่นไหวอัจฉริยะ:

  • การควบคุมการหน่วงแบบแอคทีฟตามอัลกอริธึม AI, การปราบปรามการสวิง ≥90% ระหว่างการสตาร์ท/หยุด.

  • การวางตำแหน่งเลเซอร์ + ข้อเสนอแนะของตัวเข้ารหัสเพื่อให้ได้ความแม่นยำของตำแหน่งที่ทำซ้ำได้ ± 1 มม (เหมาะสำหรับเชื่อมต่อชั้นวางแคบ/รถบรรทุก).

• ตัวเลือกการควบคุมความเร็วคู่/ความถี่ตัวแปร:

  • โหมดปกติ: 0~20ม./นาที (การจัดการที่มีประสิทธิภาพ)

  • โหมดการเคลื่อนไหวแบบไมโคร: 0~1ม./นาที (เกลียวเพลาที่แม่นยำ, อุปกรณ์ในสถานที่)

3. การออกแบบโครงสร้างที่ทนทานต่องานหนัก

• ระดับการทำงาน FEM-M8: มีความทนทานสูงกว่ามาตรฐานอุตสาหกรรม (ม5), เหมาะสำหรับการทำงานต่อเนื่องที่มีความเข้มข้นสูง.

• ระบบเชือกลวดเสริมแรง:

  • แกนเชือกป้องกันการหมุน + เคลือบโลหะผสมสังกะสีนิกเกิล (ทนต่อการสึกหรอและการกัดกร่อน).

  • การออกแบบร่องเกลียวคู่ของถังป้องกันการกระโดดเชือกแบบสุ่ม.

• ชุบสังกะสีแบบจุ่มร้อนหรือสเปรย์ป้องกันการกัดกร่อน: เหมาะสำหรับสภาพแวดล้อมที่รุนแรง เช่น หมอกกรดในโรงงานเคเบิลและสถานีไฟฟ้าย่อยกลางแจ้ง (ระดับการป้องกัน C4).

4. กลไกความปลอดภัยหลายประการ

• ระบบสำรองเบรกคู่: เบรกหลัก (ปล่อยออกมาเมื่อเปิดเครื่อง) + เบรกกลสำรอง, ล็อคทันทีเมื่อปิดเครื่อง.

• การป้องกันการโอเวอร์โหลด (110% เตือน, 125% ปิดเครื่อง): ป้องกันความเสียหายต่อโครงสร้างเกินพิกัด.

• จำกัดการป้องกันสามเท่า: 1. ขีดจำกัดกองหน้าเครื่องกล (บังคับให้ตัดออก); 2. ขีดจำกัดซอฟท์ตัวเข้ารหัสแบบโรตารี; 3. การตรวจสอบความซ้ำซ้อนของเซ็นเซอร์สัมบูรณ์.

• 24วงจรควบคุมแรงดันไฟฟ้านิรภัย V: หลีกเลี่ยงความเสี่ยงจากไฟฟ้ารั่วและการบาดเจ็บ (การรับรอง CE/ISO13849).

5. การเพิ่มประสิทธิภาพการใช้พลังงานและ IoT อัจฉริยะ

• มอเตอร์ประสิทธิภาพสูง IE4 + หน่วยเบรกแบบรีเจนเนอเรชั่น: ประหยัดพลังงานกริดข้อเสนอแนะ, การใช้พลังงานลดลงโดย 30%.

• ระบบตรวจสอบคลาวด์ Weihua เสริม:

  • การตรวจสอบโหลดแบบเรียลไทม์, อุณหภูมิมอเตอร์เพิ่มขึ้น, และเวลาทำการ.

  • การแจ้งเตือนการบำรุงรักษาเชิงคาดการณ์ (อายุการใช้งานของเชือก/ผ้าเบรกสึกหรอ).

  • การวินิจฉัยข้อผิดพลาดระยะไกลของแอพมือถือ.

สถานการณ์การใช้งานหลักของรอกสายไฟ (ตัวอย่างการแก้ปัญหา)

กรณี 1: การถ่ายโอนดรัมสายเคเบิลไฟฟ้าแรงสูงอย่างชาญฉลาด

• จุดที่ปวด: ดรัมเคเบิลที่มีเส้นผ่านศูนย์กลาง 3.2 ม. และน้ำหนักของ 32 ต้องโหลดตันอย่างถูกต้อง, และการขอเกี่ยวแบบแมนนวล 30 นาที.

• แผนเว่ยฮวา:

  • 32 รอกไฟฟ้าตัน + คานแขวนแบบปรับได้.

  • ระบบป้องกันการแกว่งของ I-Swing ให้ตำแหน่งโหลด ±5 มม.

  • การปรับปรุงประสิทธิภาพ: เวลายกเดี่ยว ≤8 นาที.

กรณี 2: การติดตั้งหม้อแปลงไฟฟ้าสถานีย่อย

• จุดที่ปวด: วางอุปกรณ์ที่มีความแม่นยำไว้ในหลุมฐานรากที่แคบ (การแกว่งสามารถชนผนังได้ง่าย).

• แผนเว่ยฮวา:

  • 50-รอกที่มีช่องว่างด้านบนต่ำ + โหมดการเคลื่อนไหวระดับไมโครระดับมิลลิเมตร.

  • ระบบแสดงภาพตะขอกล้องคู่.

  • กรณีที่ประสบความสำเร็จ: ข้อผิดพลาด ±0.5 มม. ติดตั้งหม้อแปลง 500kV เรียบร้อยแล้ว.

กรณี 3: การเชื่อมโยงสายการผลิตของโรงงานเคเบิล

• จุดที่ปวด: คอยล์จะต้องเชื่อมต่อกับเครื่องจ่ายเงินโดยอัตโนมัติ.

• แผนเว่ยฮวา:

  • วงโคจรที่กำหนดเอง รอกไฟฟ้า ระบบ.

  • การควบคุมแบบซิงโครไนซ์กับ PLC เพื่อให้เกิดการโหลดอัตโนมัติเต็มรูปแบบ.

  • RFID ระบุข้อมูลจำเพาะของคอยล์และปรับสเปรดเดอร์โดยอัตโนมัติ.

คำถามที่พบบ่อย

ถาม：อะไรคือความแตกต่างระหว่างรอกสายไฟและเครนเหนือศีรษะธรรมดา?

อัน：ความแตกต่างหลักอยู่ที่เครื่องกระจายแบบเฉพาะ + การควบคุมที่แม่นยำ:

1. คานยกแบบปรับวัสดุขดมาตรฐาน (ไม่ใช่ตะขอยกธรรมดา).

② ความแม่นยำในการป้องกันภาพสั่นไหวมากกว่า 5 สูงขึ้นเท่าตัว.

3 โครงสร้างเสริมเพื่อรองรับการทำงานเต็มโหลดบ่อยครั้ง (ระดับ FEM-M8).

ถาม：สามารถติดตั้งเครนที่มีอยู่เพิ่มเติมเข้ากับระบบรอกแบบใช้สายเคเบิลโดยเฉพาะได้หรือไม่?

อัน：สามารถ! เว่ยฮวาจัดให้:

• คงโครงสร้างคานหลักไว้และเปลี่ยนกลไกการยก.
• ติดตั้งโมดูลป้องกันการแกว่งอัจฉริยะ i-Swing.
• จับคู่เครื่องกระจายแบบกำหนดเอง (2 จัดส่งสัปดาห์).
  ค่าใช้จ่ายในการแก้ไขเพียง 40% ~ 60% ของเครื่องจักรใหม่.

ถาม: วิธีป้องกันลานเคเบิลกลางแจ้ง?

อัน：การกำหนดค่าที่แนะนำ:

• ระดับการป้องกัน IP65 (กันฝนและกันฝุ่น).
• มอเตอร์ทนต่ออุณหภูมิต่ำ -25°C (เขตหนาว).
• กล่องควบคุมสแตนเลส + สเปรย์เคลือบป้องกันเกลือ (สภาพการทำงานชายฝั่ง).

ถาม：วิธีป้องกันไม่ให้ชั้นฉนวนเกิดรอยขีดข่วนเมื่อยกดรัมเคเบิล?

อัน：มาตรการสำคัญ:

① ใช้สลิงเคลือบไนลอน (ไม่สัมผัสโดยตรงกับเชือกลวดเหล็ก).

② เพิ่มแผ่นกันกระแทกโพลียูรีเทนเข้ากับอานคานกันสะเทือน.

3 โหมดการเคลื่อนที่แบบไมโครควบคุมความเร็วในการลงจอด ≤0.3ม./นาที.
